フラップを持つ翼回りの流れ

フラップを持つ翼回りの流れを直交格子で計算した。ただし、翼端部の薄いところなども正確に表現できるように、上図の計算格子図に示されるような細分化格子はめ込み機能を使った。
その解像度は下図の圧力コンター図からも非常に高い精度であることが分かる。

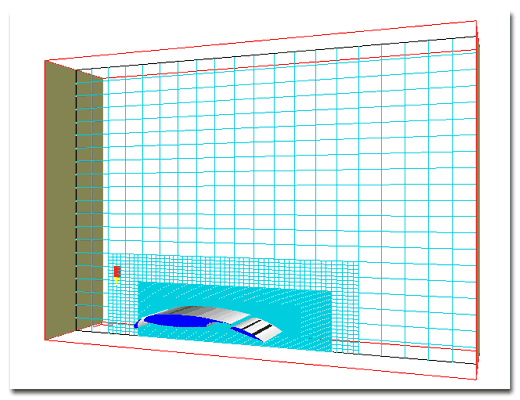

フラップを持つ翼回りの流れ(計算格子図)

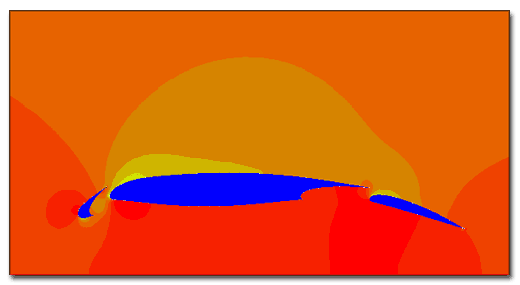

フラップを持つ翼回りの流れ(圧力コンター図)
