トップページ熱流体事例分野別事例自動車・ターボ機器例1.5BOXカーの空力解析U(BFC-Colocate格子の使用例)

自動車の空力解析テスト

(CFD 世界ユーザ会議 フライベルク 1996)

概要:

3次元定常解析、BFC座標系で速度はGCV(General Colocated Velocities)で解いた。乱流モデルは標準高レイノルズ数K-εモデルを使用。

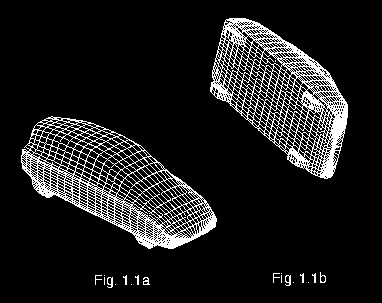

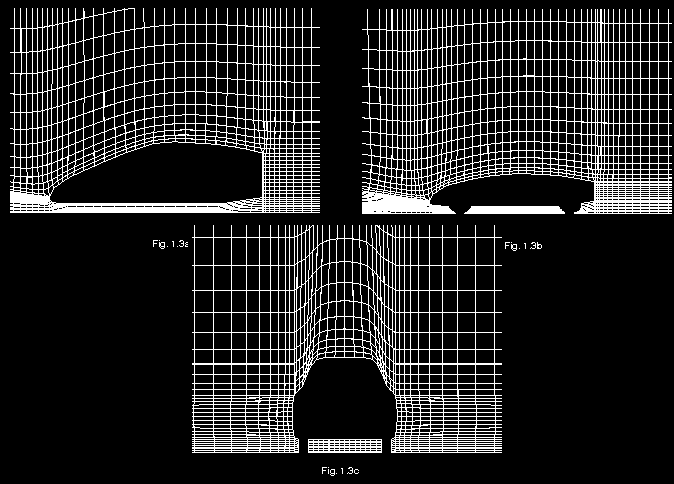

自動車表面の計算格子図

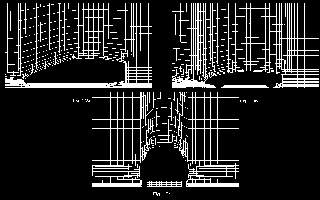

横と後ろからの計算格子図

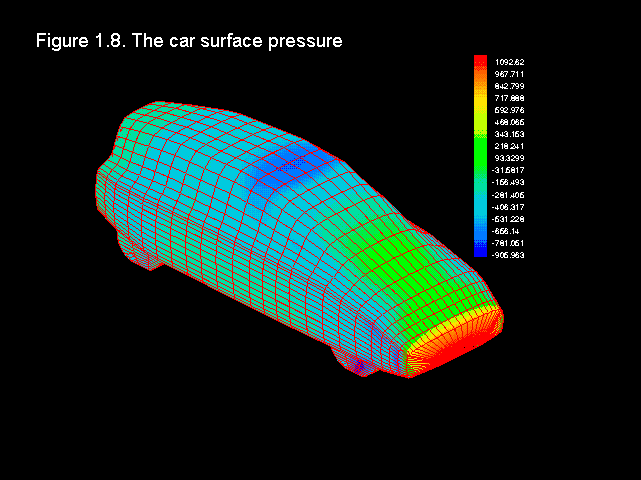

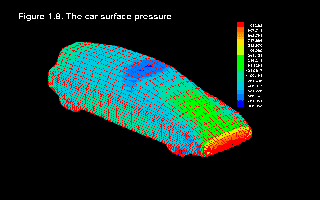

自動車表面における圧力分布図

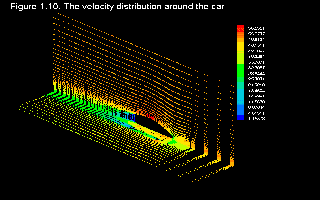

中心断面と路面上における速度ベクトル図

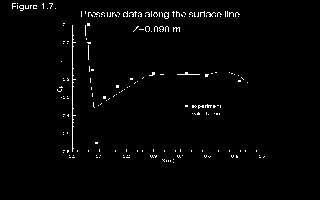

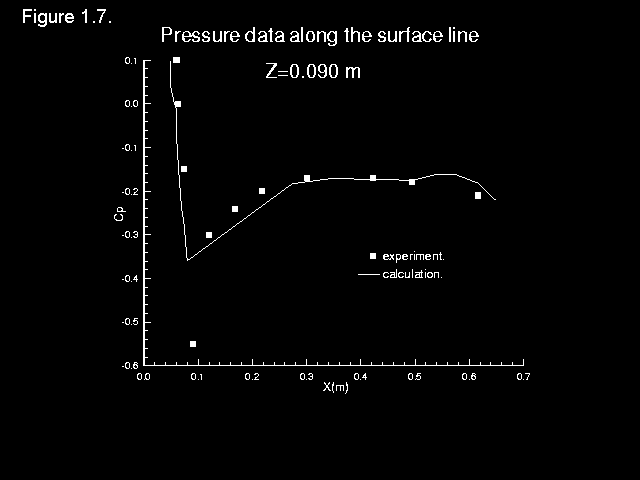

実験との比較1(高さ0.09mにおける圧力係数分布)

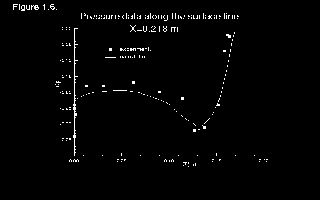

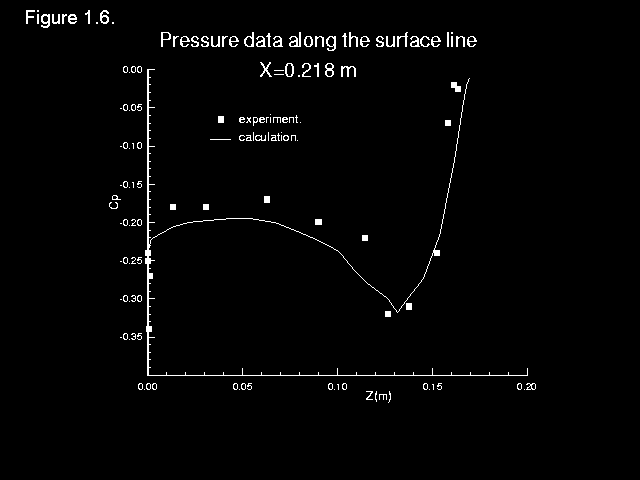

実験との比較2(X=0.218mにおける高さ方向の圧力係数分布)

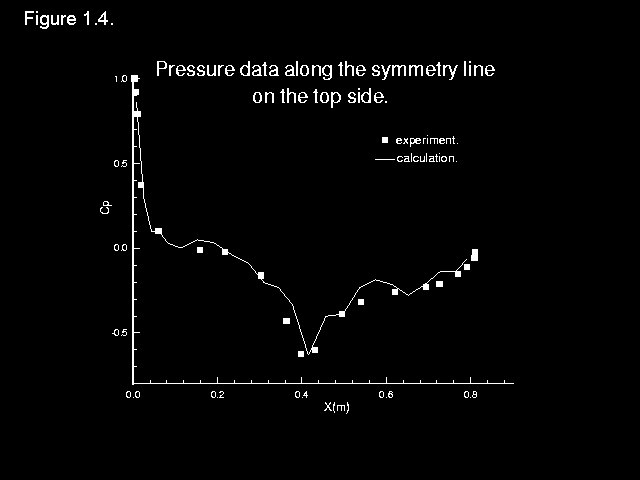

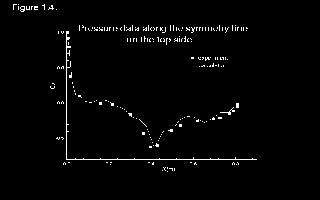

実験との比較3(中心断面上側表面の圧力係数)

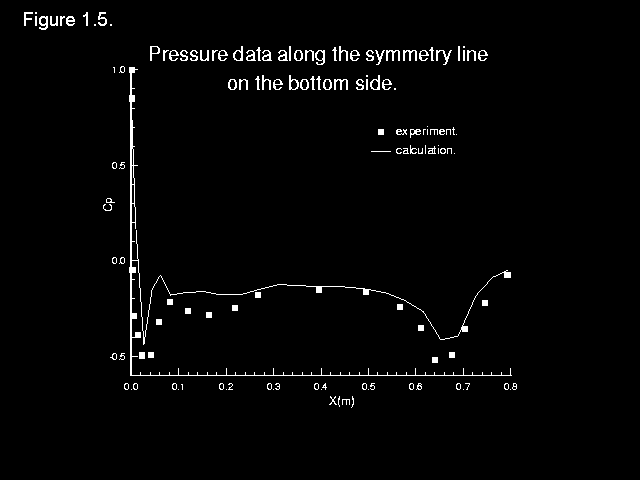

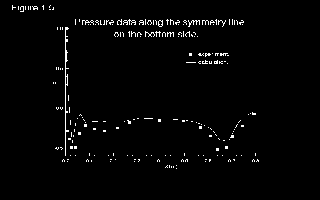

実験との比較4(中心断面下側表面の圧力係数)

自動車の空力解析テスト
