  トップページ熱流体事例 > 機能別及び検証事例航空・宇宙例 気泡水柱内の2相乱流空気−水流れ

タイトル:気泡水柱内の2相乱流空気−水流れ

概要:

  • 気泡水柱(バブルカラム)中の2次元2相流(気泡と水)解析
  • 円筒座標系
  • バブルカラム寸法:直径 = 0.288 m 、高さ = 4.25 m.
  • 相間の運動量の交換は、標準抗力曲線に従うものとした
  • 気泡によって誘発される乱流現象は、κ-ε乱流モデルで表した
  • 気泡径は10mmとした

要点:

  • バブルカラムは実験的および数値的にSvendsen[1990, 1992]により研究された。
    今回の測定値は高さ1.6mのものが使われている。
  • 空気と水はカラムの流入口からそれぞれ0.08m/s、0.01m/sの速度で均一に
    入ってくる。
  • 流入口のボイド率は0.2とした。
  • カラム上端の一部から両相は放出される。
  • 計算結果は時計回りの循環流となった。
  • 格子数:15(半径方向)×13(縦軸方向)

結果:

1.水の速度ベクトル図.
2.空気の速度ベクトル図.
3.ボイド率コンター図.
4.Z=1.6mにおける鉛直方向速度プロファイル

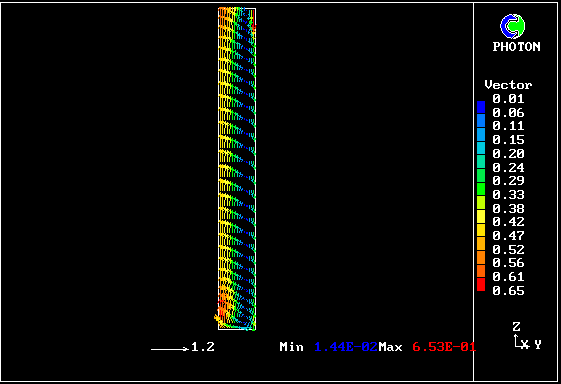

1.TRONDHEIM BUBBLE COLUMN: 水の速度ベクトル図

2.TRONDHEIM BUBBLE COLUMN: 空気の速度ベクトル図

3.TRONDHEIM BUBBLE COLUMN: ボイド率コンター図

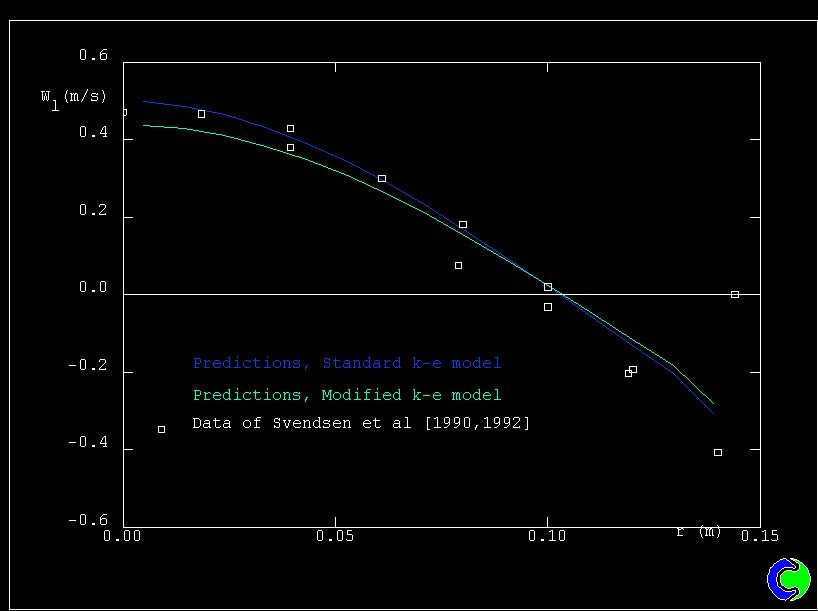

4.TRONDHEIM BUBBLE COLUMN: Z=1.6mにおける鉛直方向速度プロファイル
