定容燃焼器における火炎伝播シミュレーション

炭化水素系燃焼時に、火炎反応帯近傍にはイオン濃度の高い領域が形成される。火炎には電気的な性質があるためイオンプローブ法でイオン電流を計測することができる。
自動車のエンジン内で火炎から発生するイオン電流を検出し、それをもとにエンジンの点火時期を制御することで、エンジンを効率よく稼働させる研究がある。

今回は
●体積変化がなく,燃焼現象が簡単
●単発燃焼が可能
●火炎が伝播する様子を確認できる
ことから「定容燃焼器」を用いてイオン電流の研究を行った。

イオン電流検出システムイメージ図
(ダイハツ工業(株)ホームページより)

1. 研究目的

自動車エンジンの研究で得られている;
  ●イオン電流極大値が2つ検出される
  ●イオン電流極大値が排気後に検出される
ことの要因を解明するには、実験だと燃焼器内部の圧力や温度分布などがわからないことと、時間変化によって発生する化学物質を調べることができないこと、から数値流体力学のシミュレーションコードである「PHOENICS」を用いて解析した。



2. 解析の内容

現象は多段反応であるため、PHOENICSが持っている反応速度論に基づく化学反応解析機能(CHEMKIN)を用い、下記のようなメカニズムファイルを与えることで計算した。

・Arrhnius形式の反応式

k=AT^B exp(-E/RT)

k:反応速度
A:頻度因子
E:活性化エネルギー
T:絶対温度

解析条件は以下の通り
   座標系    :XY2次元座標系(95×55=5225メッシュ)
   時間依存性 :非定常計算(0.04秒を100step、Δt=0.0001秒)
   成分     :メタン(CH4)、酸素(O2)、窒素(N2)、二酸化炭素(CO2)、水(H2O)
   燃焼条件  :メタンー空気の予混合燃焼、当量比は1.0
   温度境界条件:断熱

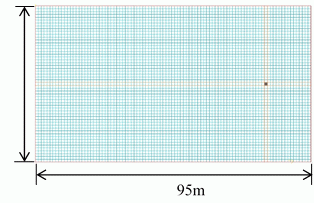

メッシュ図

反応式   : CH4 + 2O2 ⇒ CO2 + 2H2O
物性値   : 空気 分子量 28.76
          N2(分子量28) 76.2 wt% O2(分子量32) 23.2 wt%
         CH4 + 2/0.232×(0.762N2 + 0.232O2)
          ⇒ CO2 + 2H2O + 6.57N2
当量比=1 、メタン 16g 空気 287.6g  (総量 303.6g)  N2 213.36g  O2 74.24g



3. 解析結果

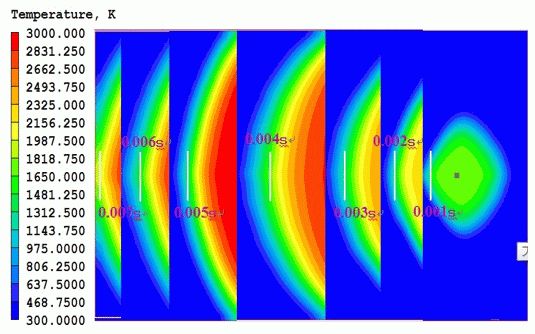

@火炎反応帯

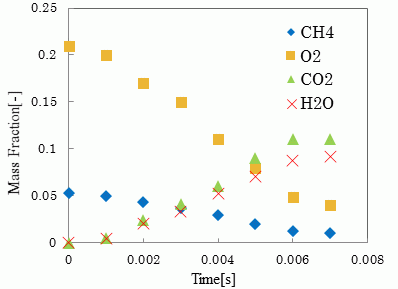

A化学種質量分率の時間変化

メタンの総括反応式は

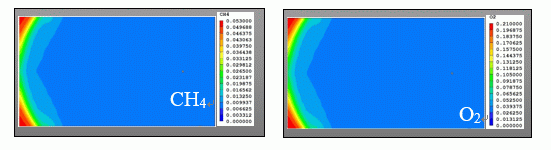

Bメタンと酸素の分布(計算開始7msec後)
