トップページ熱流体事例 > 機能別及び検証事例 > カットセル機能解析事例PHOENICSによる抗力シミュレーション

PHOENICSによる抗力シミュレーション

概略:カットセルで表された物体をもつシミュレーションを行い、抗力について公開されているて風洞実験の結果と比較する。
計算結果:計算は各種の柱状体に関して行い、抗力係数を求め、機械工学便覧にあるデータ−と比較した。

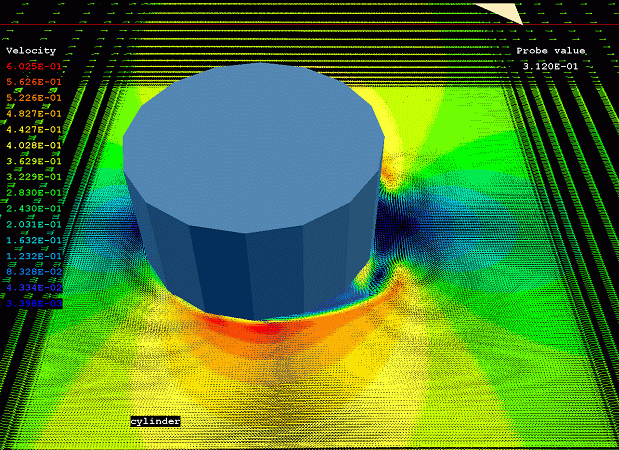

Figure 1.  円柱(抗力係数_機械工学便覧:1.0、PNX:0.61)

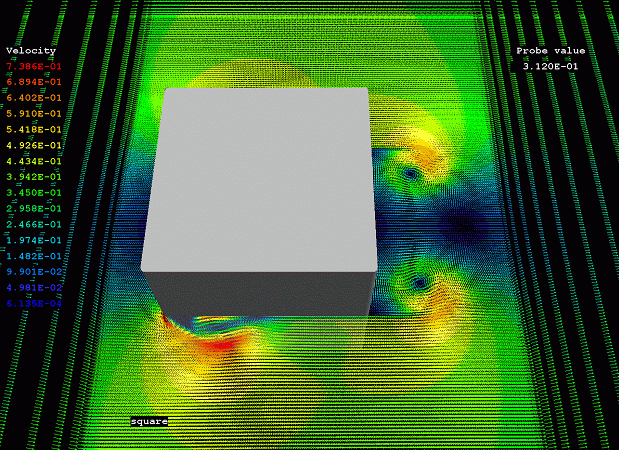

Figure 2.  角柱(抗力係数_機械工学便覧:2.0、PNX:1.64)

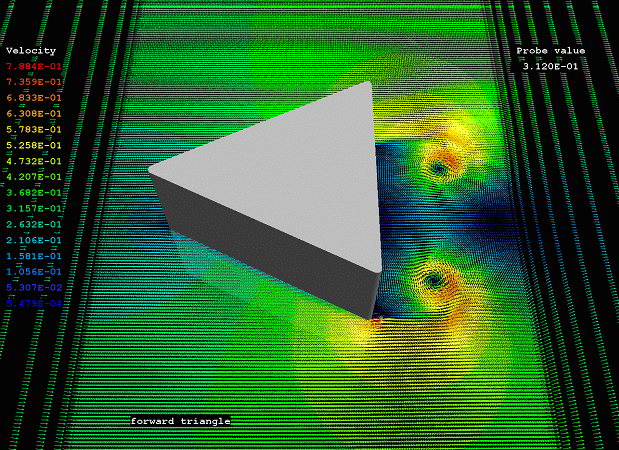

Figure 3.  前三角(抗力係数_機械工学便覧:1.2、PNX:1.31)

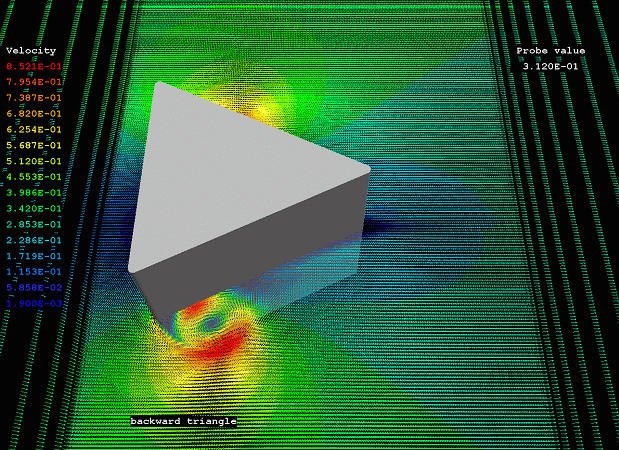

Figure 4.  後三角(抗力係数_機械工学便覧:2.0、PNX:2.19)

抗力シミュレーション

資料提供 オリエンタルモーター様(2003)
