固体内応力解析−流体解析ソフトPHOENICS Advance Package

概要

本オプションを使うことにより流体計算ばかりでなく流体内に置かれた固体内部の熱応力計算が可能となります。

流体の流れと固体の応力を同時に考える必要性がある場合が多々あります。このような解析は一般に、流体-構造連成解析と呼ばれますが、流体解析と構造解析では使用している解析手法が違うため、別々のコードを使用して解析します。

PHOENICSでは、一つのアルゴリズム(方程式)で流れと応力を同時に解くことから、PHOENICSだけで問題を解析できます。固体変位を変数として成り立つ方程式が、PHOENICSで使用されている流体輸送方程式と同じ形をもっているので、計算領域内の固体領域に対して、速度を計算する代わりに変位を計算する機能をプログラミングしています。この領域では、温度分布も固体変位に影響するため、温度も同時に計算します。

適用例

電熱と流れ場の連成問題における固体内応力分析解析

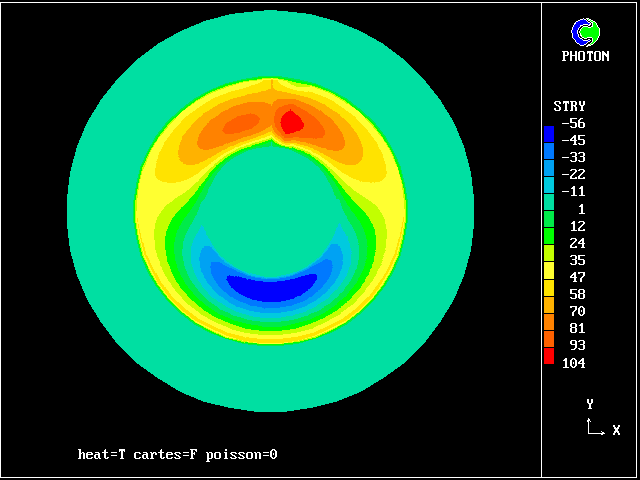

周方向の応力

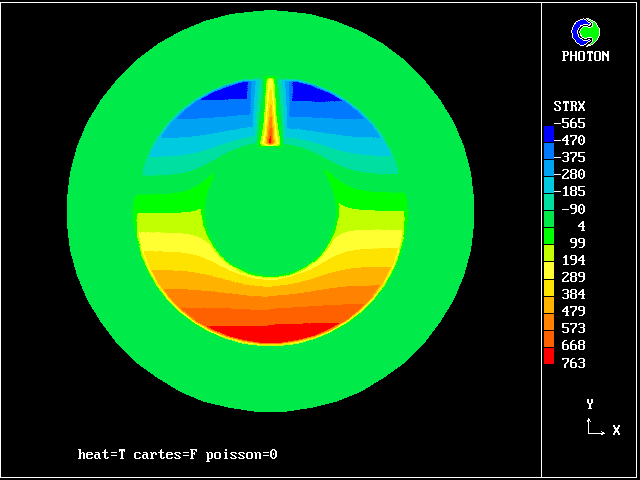

半径方向の応力

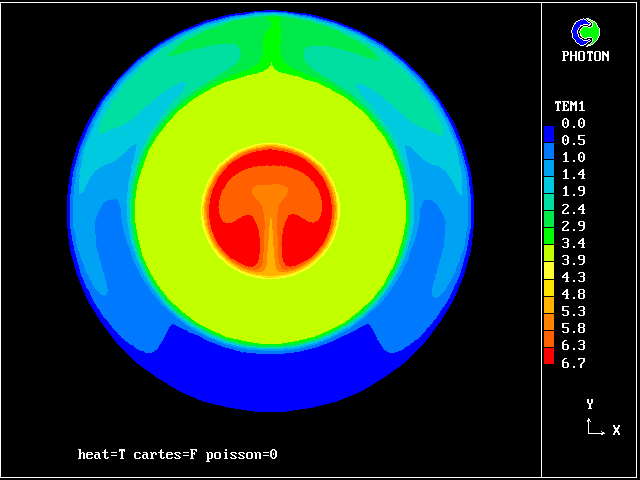

温度分布
