CFDを用いた配水地の流動解析

◎目的
耐震補強後の配水地について流動解析を行い、滞留水域の有無の把握

◎解析条件
1.境界条件
流入条件: 1450[m3/h]
流出条件: 相対圧力を0Pa
壁面条件: No-Slip 条件(解析領域上面のみSlip 条件)
2.物性値
水(16℃):密度 998.92 [kg/ m3]  / 動粘度 1.1188E-6 [m2/s]

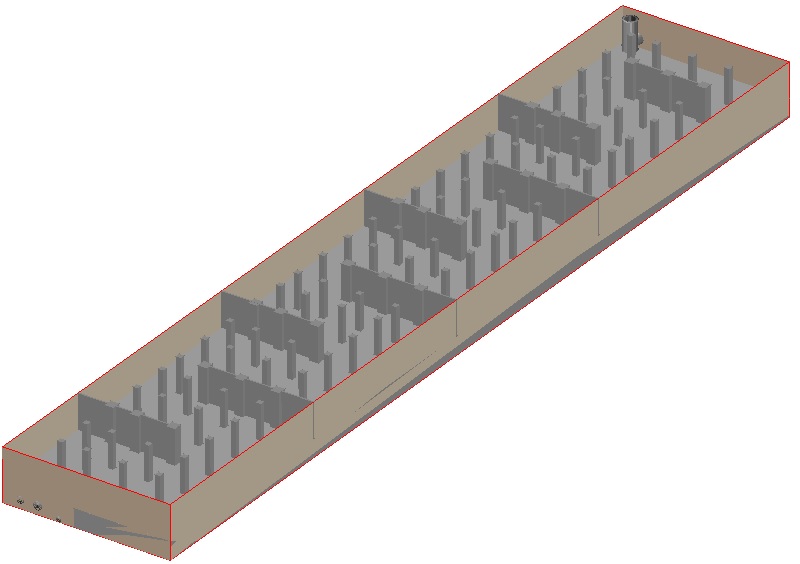

◎モデル図

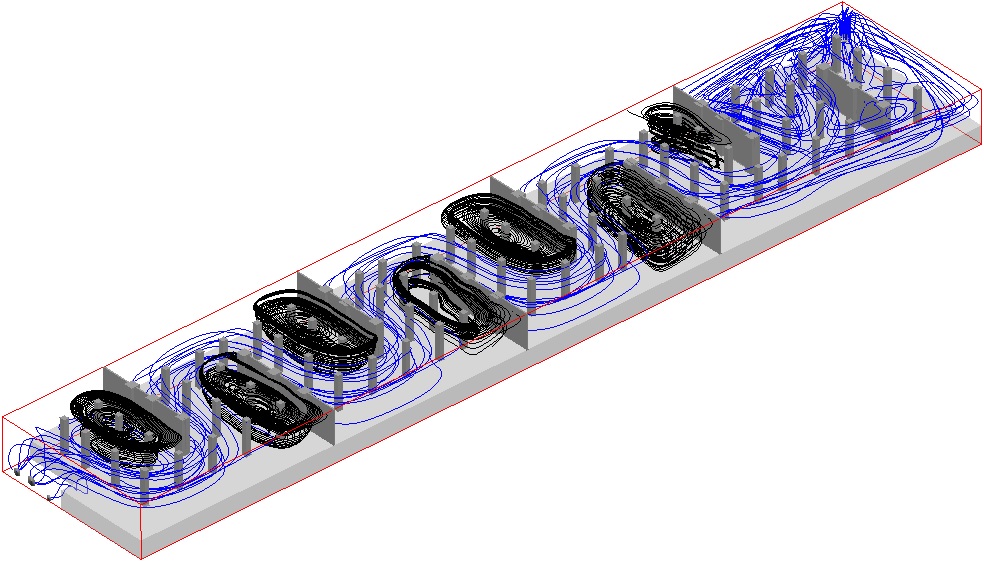

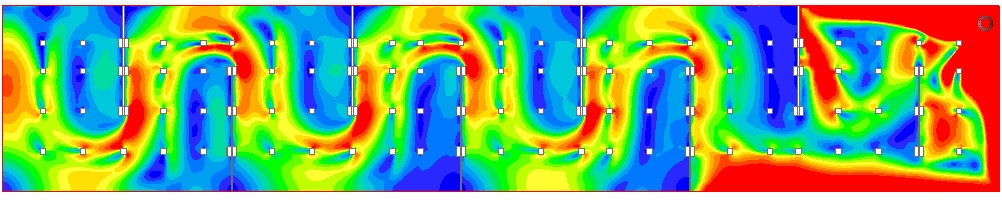

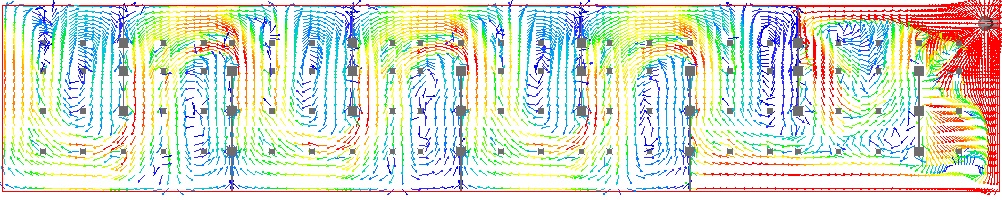

◎結果図
